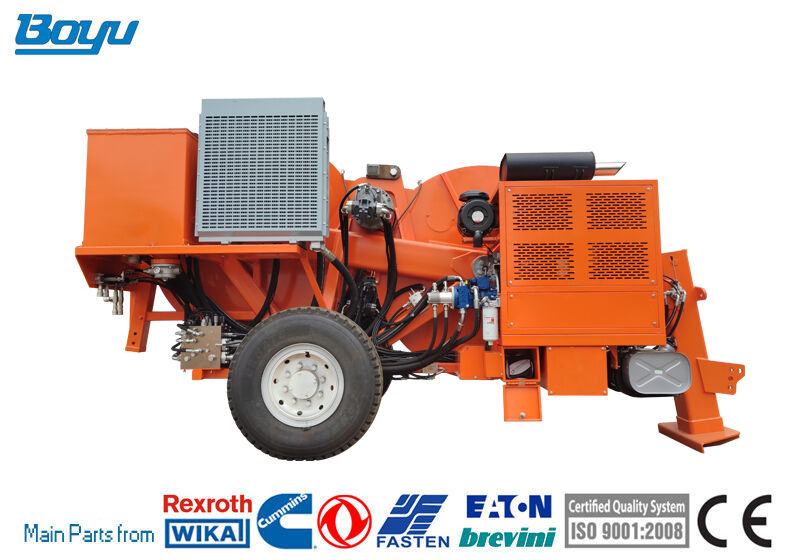

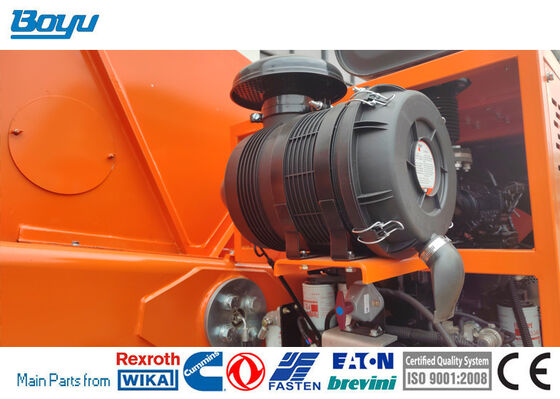

Urządzenie do ciągnięcia linii powietrznych TY2X70 Wciąganie kabli Hydraulic Tensioner

Urządzenie do ciągnięcia linii powietrznych TY2X70 Wciąganie kabli Hydraulic Tensioner

TY2x70 Napęd hydrauliczny

• Maszyna umożliwia napięcie stringiem przewodnika z dwoma wiązkami o 630mm²w górskich i pagórkowych obszarach, z przewodnika dwustronnego o pojemności 720 mm²i poniżej w płaskich terenach, oraz o przewodzie 720 mm²na różnych terenach;
• Ponadto może być używany do napięcia przewodu kabli optycznych OPGW lub ADSS oraz liny przewozowej o napięciu 500 kV w różnych terenach.

Wydajność

1. Maksymalne napięcie przerywane: 2x70kN
2. Maksymalne napięcie ciągłe: 2x60kN
3. Maksymalna prędkość: 5 km/h
4. Prędkość przy maksymalnym napięciu: 2,5 km/h
5. Maksymalna siła odwrotnego ciągnięcia: 2*60kN/1*120kN
6. Pociąg przy maksymalnej prędkości: 2x30kN/1x60kN
7. Maksymalna prędkość ciągnięcia z tyłu: 3 km/h

Charakterystyka

1. Średnica koła: 1700 mm
2. Numer rowu: 2x6
3. Maksymalna średnica przewodnika: 45 mm
4. Ogólne wymiary (długość*szerokość*wysokość): 4700*2300*2700mm
5. Całkowita masa: 9000 kg

Przekaz hydrauliczny

1. Maszyna może realizować kroki w mniejszej prędkości.
2. Maszyna jest wyposażona w system ustawiania napięcia.

Konfiguracja

1. - Nie.Oś sztywna do holowania przy maksymalnej prędkości 15 km/h z mechanicznym hamulcem postojowym
2. System hydraulicznego chłodzenia olejem
3. 2 cyfrowe liczniki i liczniki prędkości
4. 2 dynamometry hydrauliczne
5. Urządzenia sterujące dla układu hydraulicznego i silnika wysokoprężnego
6. Punkt połączenia uziemienia
7. Zestaw napędowy hydrauliczny do sterowania do 2 oddzielnych stojaków bębnowych z silnikiem hydraulicznym
8. 2 ujemne samodzielne hamulce hydrauliczne

Dodatkowe urządzenia

1. System oświetlenia przyczepy
2. Rolety z linami kierowniczymi obrotowymi
3. 2 klamry hydrauliczne do liny/przewodnika (za dodatkową opłatą)
4. System hamulców powietrznych dla przyczepy
5. Przyczepa do holowania przy maksymalnej prędkości 15 km/h
6. Cyfrowy licznik prędkości i licznik
