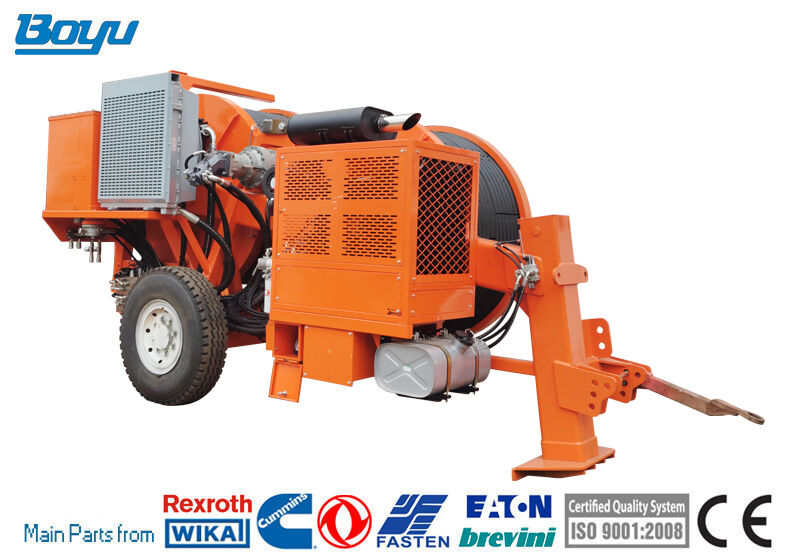

Wyposażenie hydrauliczne do napięcia dla konstrukcji linii powietrznych

TY2x70 Napęd hydrauliczny

Maszyna umożliwia napięcie stringiem przewodnika z dwoma wiązkami o 630mm²w górskich i pagórkowych obszarach, z przewodnika dwustronnego o pojemności 720 mm²i poniżej w płaskich terenach, oraz o przewodzie 720 mm²w różnych terenach; oprócz tego może być stosowany do wiązania napięcia kabli optycznych OPGW lub ADSS i liny przewozowej 500 kV w różnych terenach

Charakterystyka

Średnica koła: 1700 mm

Maksymalna średnica przewodnika: 45 mm

Numer rowu: 2x6

Całkowita masa: 9000 kg

Ogólne wymiary (długość*szerokość*wysokość): 4700*2300*2700mm

Wydajność

Maksymalne napięcie przerywane: 2x70kN

Maksymalne napięcie ciągłe: 2x60kN

Prędkość przy maksymalnym napięciu: 2,5 km/h

Maksymalna prędkość: 5 km/h

Pociąg przy maksymalnej prędkości: 2x30kN/1x60kN

Maksymalna siła odwrotnego ciągnięcia: 2*60kN/1*120kN

Maksymalna prędkość ciągnięcia z tyłu: 3 km/h

Główna konfiguracja

Silnik: Cummins

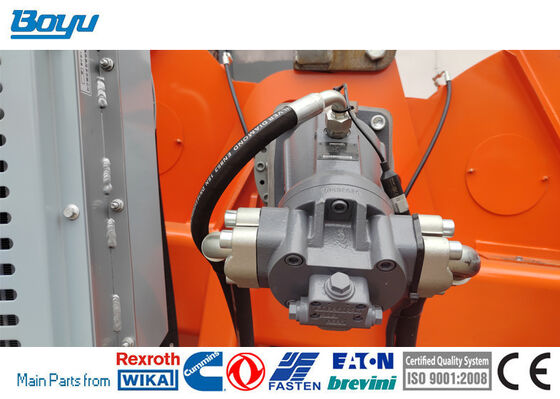

Pompa hydrauliczna: niemiecki Rexroth/danski Danfoss

Główny silnik: niemiecki Rexroth/francuski Leduc

Reduktor prędkości: niemiecki Rexroth / Włochy Bonfiglioli

Główne zawory hydrauliczne: USA Sun / Włochy ATOS

Silnik

Diesel: 77 kW (~ 103 KM)

System chłodzenia: woda

System elektryczny: 24 V

Przekaz hydrauliczny

Maszyna może realizować kroki w mniejszej prędkości.

Maszyna jest wyposażona w system ustawiania napięcia.

Konfiguracja

2 ujemne samodzielne hamulce hydrauliczne

2 dynamometry hydrauliczne

System hydraulicznego chłodzenia olejem

2 cyfrowe liczniki i liczniki prędkości

Urządzenia sterujące dla układu hydraulicznego i silnika wysokoprężnego

Oś sztywna do holowania przy maksymalnej prędkości 15 km/h z mechanicznym hamulcem postojowym

Zestaw napędowy hydrauliczny do sterowania do 2 oddzielnych stojaków bębnowych z silnikiem hydraulicznym

Punkt połączenia uziemienia

Dodatkowe urządzenia

System oświetlenia przyczepy

2 klamry hydrauliczne do liny/przewodnika (za dodatkową opłatą)

Rolety z linami kierowniczymi obrotowymi

Przyczepa do holowania przy maksymalnej prędkości 15 km/h

Cyfrowy licznik prędkości i licznik

System hamulców powietrznych dla przyczepy
