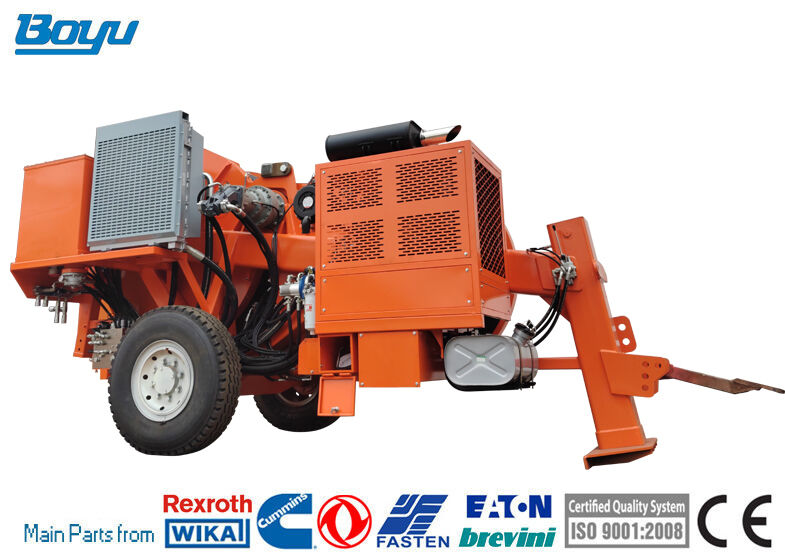

Urządzenie do napinania przewodów napowietrznych TY2x70 Napinarka hydrauliczna

TY2x70 Napinarka hydrauliczna

Maszyna umożliwia napinanie wiązek podwójnych przewodów o średnicy 630 mm² i mniejszej na terenach górskich i pagórkowatych, wiązek podwójnych przewodów o średnicy 720 mm² i mniejszej na terenach płaskich, oraz przewodów o średnicy 720 mm² na różnych terenach; ponadto może być używana do napinania kabli światłowodowych OPGW lub ADSS oraz liny holowniczej 500kV na różnych terenach

Charakterystyka

Średnica koła pasowego: 1700 mm

Maksymalna średnica przewodu: 45 mm

Liczba rowków: 2x6

Masa całkowita: 9000 kg

Wymiary całkowite (długość*szerokość*wysokość): 4700*2300*2700 mm

Wydajność

Maksymalne napięcie chwilowe: 2x70kN

Maksymalne napięcie ciągłe: 2x60kN

Prędkość przy maksymalnym napięciu: 2,5 km/h

Maksymalna prędkość: 5 km/h

Siła ciągnąca przy maksymalnej prędkości: 2x30kN/1x60kN

Maksymalna siła cofania: 2*60kN/1*120kN

Maksymalna prędkość cofania: 3 km/h

Główna konfiguracja

Silnik: Cummins

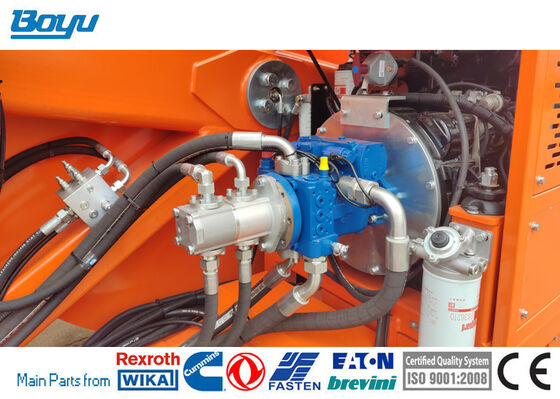

Pompa hydrauliczna: German Rexroth/Danish Danfoss

Silnik główny: German Rexroth/French Leduc

Reduktor prędkości: German Rexroth / Italy Bonfiglioli

Główne zawory hydrauliczne: USA Sun / Italy ATOS

Silnik

Diesel: 77 kW (103 KM)

Układ chłodzenia: wodny

Układ elektryczny: 24V

Przekładnia hydrauliczna

Maszyna umożliwia bezstopniową regulację prędkości.

Maszyna jest wyposażona w system wstępnego ustawiania napięcia.

Konfiguracja

2 ujemne samoczynne hamulce hydrauliczne

2 dynamometry hydrauliczne

Układ chłodzenia oleju hydraulicznego

2 cyfrowe liczniki metrów i prędkości

Przyrządy sterujące układem hydraulicznym i silnikiem Diesla

Sztywna oś do holowania z maksymalną prędkością 15 km/h z mechanicznym hamulcem postojowym

Agregat hydrauliczny do sterowania maksymalnie 2 oddzielnymi stojakami bębnowymi z silnikiem hydraulicznym

Punkt podłączenia uziemienia

Dodatkowe urządzenia

Oświetlenie przyczepy

2 hydrauliczne zaciski liny/przewodu (dodatkowa opłata)

Obrotowy rolka prowadząca linę

Przyczepa do holowania z maksymalną prędkością 15 km/h

Cyfrowy licznik prędkości i metrów

Układ hamulcowy przyczepy pneumatyczny
