Szczegóły Produktu:
Zapłata:
|
| Maksymalne przerywane napięcie: | 2×70kN | Maksymalne ciągłe napięcie: | 2×65kN |
|---|---|---|---|
| Prędkość przy maksymalnym napięciu: | 2,5 km/h | Maksymalna prędkość: | 5km/H |
| Napięcie przy maksymalnej prędkości: | 2X35kN | Rodzaj: | Hydrauliczny napinacz przewodu do linii przesyłowej |
| High Light: | Napinacz ściągacza kabla linii transmisyjnej,napinacz ściągacza kabla 70kN,narzędzia do naciągania przewodów hydraulicznych |
||

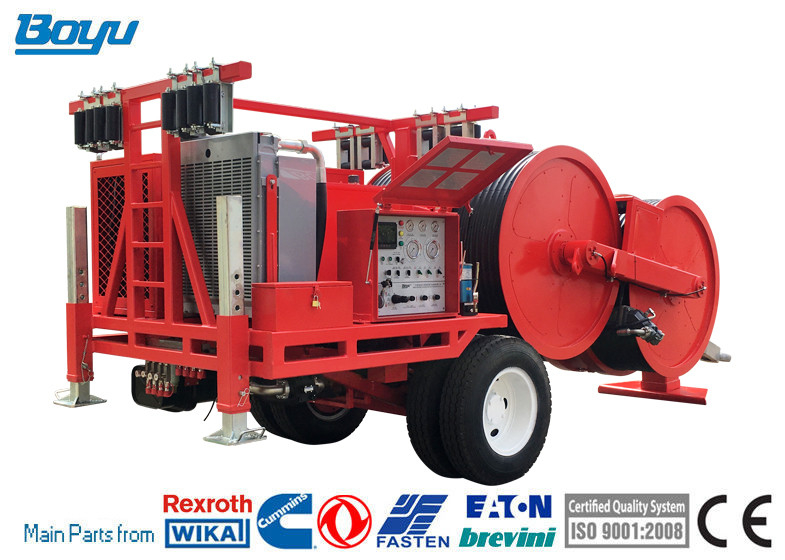

Sprzęt do naciągania naciągu Hydrauliczny napinacz przewodu TY2x70IV do linii przesyłowej
Parametr wydajności
Główne parametry techniczne
Stan napięcia
Maksymalne napięcie przerywane: 2×70kN
Maksymalne napięcie ciągłe: 2×65kN
Prędkość przy maksymalnym napięciu: 2,5 km/h
Maksymalna prędkość: 5km/h
Napięcie przy maksymalnej prędkości: 2X35kN
Stan trakcji
Maksymalna siła ciągu wstecznego: 2×60kN
Prędkość przy maksymalnej sile uciągu: 2,5 km/h
Maksymalna prędkość ciągnięcia wstecz: 5 km/h
Ciągnięcie z maksymalną prędkością: 2×30kN
Parametry struktury
Średnica koła byka: 1500 mm
Numery rowków: 2×8
Maksymalna średnica przewodu: 40mm
Waga całej maszyny: 10500kg
Wymiary gabarytowe (długość, szerokość, wysokość): 5300X2300X2600
Silnik
Model: Cummins 4BT3.9-C105
Prędkość nominalna: 2800r/min
Moc nominalna (1 godzina): 77KW
System transmisji
W przypadku zamkniętej przekładni hydraulicznej z podwójną pętlą i spowalniaczem planetarnym koło napinające jest napędzane przez przekładnię główną.W przypadku odwrócenia, wielkość odwróconej siły trakcyjnej zależy od ciśnienia wyjściowego pompy.W stanie naprężenia obrót silnika hydraulicznego jest napędzany przez koło napinające;wielkość napięcia jest kontrolowana przez regulację ciśnienia wyjściowego silnika.
Pompa główna:
typu: Sterowana hydraulicznie dwukierunkowa pompa o zmiennym nurniku (niemiecki Rexroth)
Model: A4VG90HD3
Silnik hydrauliczny:
typu: Dwukierunkowy ilościowy silnik tłokowy (niemiecki Rexroth)
Model: A2FM90
Reduktor prędkości:
Typ: zwalniacz przekładni planetarnej
Model: 307 L2
Współczynnik redukcji: 17,4
Ciśnienie otwarcia hamulca: 2,5 MPA
Układ elektryczny
Napięcie systemu: 24V
Akumulator: 6-QA-110
Rozruch silnika Diesla: rozruch elektryczny 24 V
Tabela oleju i pojemności
| Pozycja olejowania | Rodzaje oleju | Pojemność | Obserwacja poziomu oleju |
| Zbiornik oleju |
Zima: -10# lub -35# lekki olej napędowy; Lato: 0# lub 10# lekki olej napędowy; |
80L | Instrument kombinowany silnika (wskaźnik poziomu oleju) |
| Zbiornik oleju hydraulicznego | olej hydrauliczny HV46 | 300L | detektor wysokości oleju |
| Miska silnika | Poziom CF specjalny dla silnika wysokoprężnego | 10,5L | wskaźnik poziomu oleju |
| Pozycja smarowania olejem | Olej smarowy nr 2 (GB7323-89) | W pełni wypełniony | |
| Reduktor prędkości | 220 olej przekładniowy | 4,5L | otwór poziomu oleju |
Pokaż produkt
Streszczenie
W trakcie budowy pod naciągiem napinacz jest niezbędnym jednym z głównych urządzeń.To, czy jego wydajność jest dobra, czy zła, wpłynie bezpośrednio na jakość i harmonogram budowy pod napięciem.Nasza maszyna napinająca ma racjonalną konstrukcję i wysoki współczynnik bezpieczeństwa, jej główne elementy są wybierane od wiodącego na świecie profesjonalnego producenta, takiego jak Niemcy Rexroth, Niemcy Wika, US Eaton, Włochy Atos itd., Inne części towarzyszące są również wybierane z najlepszych produktów krajowych .W przeciwnym razie nasza firma ma ścisłe zarządzanie produkcją, dzięki czemu wszystko to skutecznie zapewnia doskonałe wykonanie i wiarygodną jakość tego produktu oraz zdobywa przychylność użytkowników.
