Budowlany sprzęt do naciągania linii przesyłowych Silnik Cummins 4BTA3.9-C130

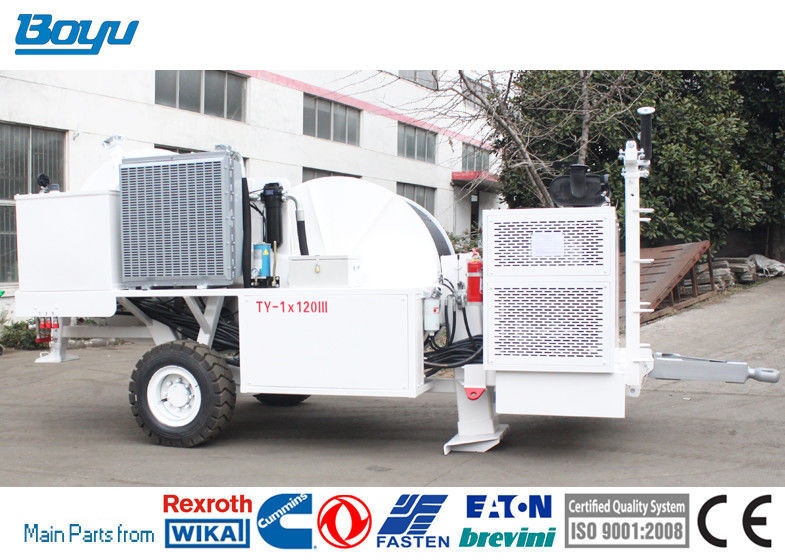

TY1x120III Hydrauliczny napinacz kabla do budowy linii przesyłowych Silnik Cummins 4BTA3.9-C130

Parametr wydajności

Główne parametry techniczne

1. Maksymalne przerywane napięcie: 130KN
2. Maksymalne ciągłe napięcie: 120KN
3. Odpowiednia prędkość: 2,5 km/h
4. Maksymalna prędkość ciągnięcia z tyłu: 3 km/h
5. Średnica koła siły rozciągającej: 1500mm
6. Numery rowków: 15
7. Maksymalna prędkość wypłaty: 5 km/h
8. Maksymalna siła ciągnąca z tyłu: 90 kn
9. Maksymalna stosowana średnica drutu: 40mm
10. Wymiary transportowe
11. Długość: 5300mm
12. Szerokość: 2300mm
13. Wysokość: 2600mm
14. Odpowiednie napięcie: 60KN
15. Całkowita waga: 8100 kg

Silnik

• Model: Cummins 4BTA3.9-C130
• Moc znamionowa: 97kw/2500rpm

Pompa główna:

• typu: Sterowana hydraulicznie dwukierunkowa pompa o zmiennym nurniku (Niemcy Rexroth)
• Model: A4VG71EP4/32R

Silnik hydrauliczny:

• typu: Dwukierunkowy ilościowy silnik tłokowy tłokowy (Niemcy Rexroth)
• Model: A2FM180/61W

Reduktor prędkości:

• Typ: planeta Gear Decelerator (Włochy Bonfiglioli)
• Model: 310 L2
• Współczynnik redukcji: 28
• Ciśnienie otwarcia hamulca: 1,8MPA

Układ elektryczny

• Napięcie systemu: 24V
• Akumulator: 6-QA-110 (2 zestawy)
• Rozruch silnika Diesla: rozruch elektryczny 24 V

System transmisji

• W przypadku zamkniętej przekładni hydraulicznej z podwójną pętlą i spowalniaczem planetarnym koło napinające jest napędzane przez przekładnię główną.W przypadku inwersji, wielkość odwrotnej siły pociągowej jest kierowana przez ciśnienie wyjściowe pompy.
• W stanie naprężenia obrót silnika hydraulicznego jest napędzany przez koło napinające;wielkość napięcia jest kontrolowana przez regulację ciśnienia wyjściowego silnika.

Tabela oleju i pojemności

Cele i cechy

• Ta maszyna napinająca jest rodzajem dużej i wysokowydajnej maszyny do budowy mocy.
• Charakteryzuje się wysoką alokacją ogólnej wydajności, dużą rezerwą mocy, dużą szybkością dostarczania i szerokim zastosowaniem.
• Stosowany jest głównie do dostarczania wszelkiego rodzaju drutów, kabli optycznych i liny trakcyjnej.
• Może wytrzymać napięcie 220KV podwójnie dzielonego LGJ-630 i poniżej przewodów w górzystym i pagórkowatym terenie.
• Napięcie kabli optycznych takich jak OPGW czy AESS w różnych terenach.
• Naciąg liny trakcyjnej 500KV w różnych warunkach terenowych i odwrotne ciągnięcie.

Charakterystyka

• Napinacz TY1×120III przyjmuje jednoosiową konstrukcję przyczepy o pięknym wyglądzie.Przód jest wyposażony w odwracalny ciągnik trakcyjny, który jest wygodny do holowania.
• Naprężenie układania można regulować bezstopniowo, wyświetlacz jest intuicyjny i ma dobrą funkcję odciągania.
• Zastosuj niemiecki reduktor planetarny Rexroth i silnik hydrauliczny, zwartą konstrukcję, tworząc zaawansowany hydrauliczny układ przeniesienia napędu z zamkniętą pętlą, zaawansowaną technologię, oszczędność energii, wysoką wydajność transmisji i niezawodną jakość.
• Mokry hamulec tarczy ciernej jest zintegrowany z reduktorem planetarnym, aby uniknąć codziennej konserwacji.Hamulec sprężynowy, zwolnienie hydrauliczne, łatwa obsługa, krótki czas reakcji, może osiągnąć brak hamowania szczelinowego, bezpieczny i niezawodny, w stanie zatrzymania, może zapobiec wypadkowi na linii spowodowanemu poluzowaniem linii ogonowej.
• Główne elementy, takie jak silnik, główna pompa hydrauliczna, silnik hydrauliczny, reduktor i główny blok zaworów, to wszystkie importowane części, a system działa stabilnie i niezawodnie.
