Sprzęt do naciągania linek napowietrznych z chłodzeniem cieczą

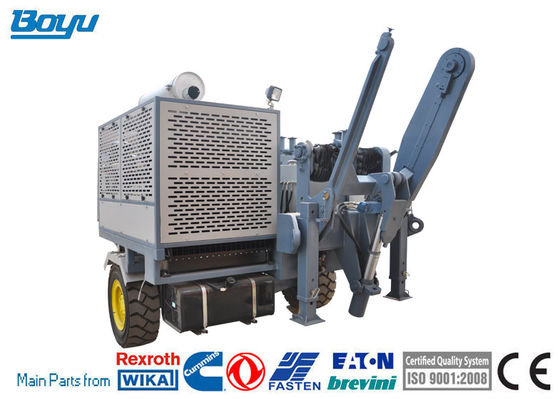

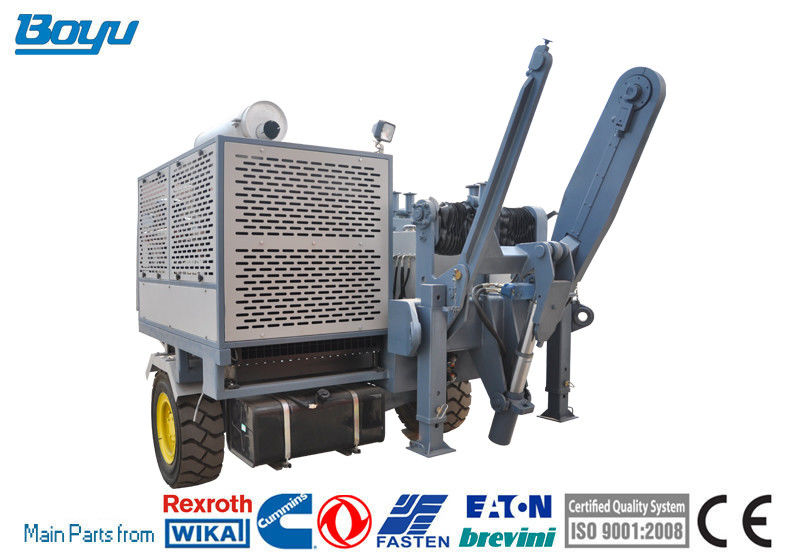

Ściągacz hydrauliczny TY180

• Maszyna umożliwia napinanie 4-wiązkowego przewodu o przekroju 630 mm2 i poniżej na terenach górzystych i pagórkowatych oraz 4-wiązkowego przewodu o powierzchni 720 mm2 i poniżej na terenach płaskich;
• Poza tym może być stosowany do naciągu trakcyjnego kabla optycznego OPGW lub ADSS i naciągu trakcyjnego 500kV w różnych terenach, odpowiedni do stosowania na wysokościach do 1500 metrów nad poziomem morza.

Występ

Max pull

190kN

Maksymalny ciągły ciąg

180kN

Prędkość przy maksymalnym uciągu

2,5 km / h

maksymalna prędkość

6 km / h

Pociągnij z maksymalną prędkością

75kN

Charakterystyka

Średnica koła byka

750mm

Numer rowka

10

Maksymalna średnica liny

28mm

Maksymalna średnica szpuli liny

1400mm

Waga całkowita

6700kg

Całkowity wymiar (długość * szerokość * wysokość)

5000x2300x2500mm

Silnik

Diesel

325 KM Euro III, czterosuwowy cykl, doładowanie

System chłodzenia

ciekły

Układ elektryczny

24V

Konfiguracja główna

Silnik

Cummins

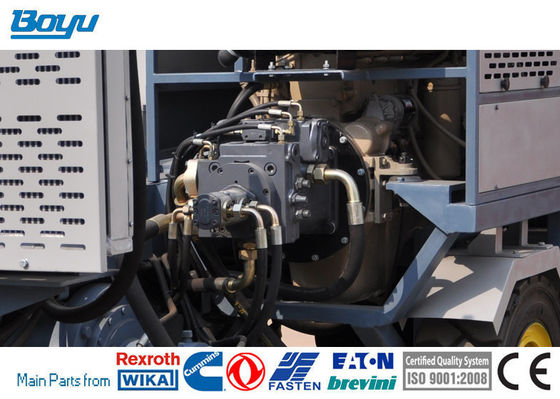

Pompa hydrauliczna

Niemiecki Rexroth

Głównym silnikiem

Niemiecki Rexroth

Reduktor prędkości

Niemiecki Rexroth

Silnik podnoszenia wspornika ogonowego

American Eton

Licznik hydrauliczny

Niemiecka

Uchwyt operacyjny

Niemiecki Rexroth

Przekładnia hydrauliczna

• Zamknięty obwód hydrauliczny do bezstopniowych zmian prędkości w obu kierunkach obrotów.Maszyna ta jest wyposażona w system pull-pro-nastawczy, który utrzymuje zadaną wartość uciągu (również gdy prędkość jest zmniejszona do „0”) poprzez automatyczne dostosowywanie prędkości pracy w zależności od tarcia i nieoczekiwanych obciążeń, które mogą wystąpić.

Konfiguracja

• Dynamometr hydrauliczny z nastawą i automatyczną kontrolą maksymalnego uciągu
• Układ chłodzenia oleju hydraulicznego
• Instrumenty sterujące układu hydraulicznego i silnika wysokoprężnego
• Pokładowa nawijarka szpuli z automatycznym nawijaniem poziomym, odpowiednia dla standardowego modelu szpuli.1100 i 1400
• Hydrauliczny stabilizator przedni, punkt podłączenia uziemienia

Dodatkowe urządzenia

• Oświetlenie przyczepy
• Hydrauliczny zacisk linowy do wymiany szpuli
• Obrotowa rolka prowadząca liny
• Przyczepa do holowania z maksymalną prędkością 30 km / h
• Dodatkowy wał
• Cyfrowy licznik prędkości i metrów (za dopłatą)

Dodatkowe urządzenia

• Podwozie wyposażone w hamulec, tylne światła i błotnik, z podnośnikiem jednopunktowym umożliwiającym podnoszenie za pomocą dźwigu.
• Pilot kablowy i radiowy w pełni zastępujący wszystkie elementy sterujące na panelu maszyny.
• Zdalna diagnostyka przez sieć GSM z modemem GPS, system synchronizacji
• Układ hydrauliczny do sterowania stojakiem na beczki z szybkozłączami o płaskiej powierzchni czołowej
• Dodatkowy układ hydrauliczny (700/1000 bar) do zaciskarki mechanicznej
• Zamykana skrzynka narzędziowa, Uchwyt do zestawu węża, Płyta uziemiająca, Izolacja akustyczna
• Biodegradowalny olej hydrauliczny, wskaźnik dopuszczalnego napięcia, alarm przeciążenia, apteczka
• Instrukcja obsługi warsztatowej producenta w języku angielskim
• Narzędzia zalecane przez producenta.
• Rutynowe części zamienne producenta na okres pięciu lat (filtry, żarówki itp.).
