Szczegóły Produktu:
Zapłata:
|
Rodzaj: | Ściągacz hydrauliczny do budowy linii energetycznych | Maksymalna przerywana siła ciągnąca: | 180 kN |
---|---|---|---|
Maksymalna ciągła siła ciągnąca: | 150 kN | Maksymalna średnica stosowanej liny ciągnącej: | 30mm |
Wymiary całkowite (długość × szerokość × wysokość): | 4800×2350×2550 mm | Pompa główna: | niemieckiego Rexrotha |
High Light: | Linia energetyczna ściągacza hydraulicznego 239 kw,ściągacz hydrauliczny TY180 do linii energetycznej,ściągacz hydrauliczny do budowy linii energetycznej |

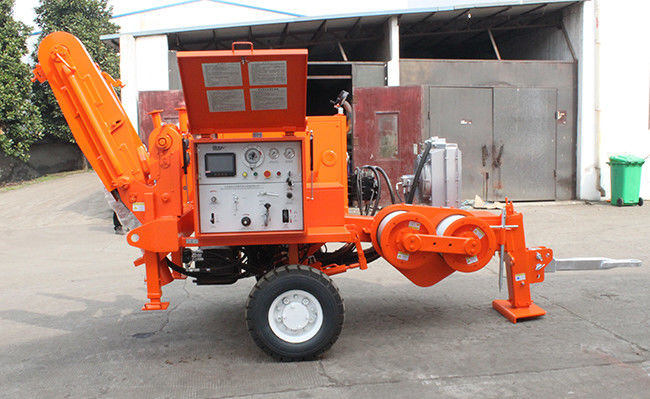

Ściągacz hydrauliczny TY180 do budowy linii energetycznych Moc znamionowa silnika 239 kW
Cechy:
1. Hydrauliczny ściągacz do kabli składa się z generatora, zamkniętego układu hydraulicznego, układu przeniesienia napędu reduktora, koła trakcyjnego, mechanizmu zwijania liny trakcyjnej, systemu operacyjnego i ramy głównej.Ciągnik główny oraz mechanizm zwijania liny trakcyjnej tworzą integralną całość.Cały układ maszyny jest zwarty, pozycja przestrzenna jest rozsądna, obsługa jest wygodna.
2, maszyna holownicza przyjmuje tryb instalacji dwukołowej przyczepy jednoosiowej, wygodny do transportu w terenie.Koło napędowe, silnik, zbiornik hydrauliczny, dysk roboczy są rozsądnie rozmieszczone po obu stronach belki.Współczynnik bezpieczeństwa wytrzymałości konstrukcji punktu kotwiczenia jest wysoki i jest bezpieczny i niezawodny.
3. Siła pociągowa jest przetwarzana za pomocą specjalnej technologii, aby była odporna na zużycie.
4. Trakcję można obracać dodatnio i odwrotnie, a siłę pociągową można ustawić i wyświetlić bezpośrednio z manometru.
5. Hydrauliczny ściągacz do kabli jest ciągnikiem z przekładnią hydrauliczną, w którym zastosowano niemiecką pompę sterowaną hydraulicznie z ukośną tarczą Rexroth i niemiecki silnik hydrauliczny z nachylonym wałem Rexroth w celu utworzenia hydraulicznego układu przeniesienia napędu w obwodzie zamkniętym.Zaawansowana technologia, oszczędność energii, wysoka wydajność przekładni, niezawodna jakość i funkcja samozabezpieczenia przed przeciążeniem, aby zapobiec uszkodzeniom hydraulicznym i przyspieszeniu wzrostu temperatury oleju.
6. Z niemieckim reduktorem planetarnym Rexroth, zwartą konstrukcją, niezawodną jakością.
7. Dzięki zaawansowanemu hydraulicznemu sterowaniu serwomechanizmem lub cofaniu na świecie prędkość trakcji można regulować płynnie i bezstopniowo, a operacja jest lekka, elastyczna i niezawodna.
8. Z mokrym hamulcem tarczowym ciernym, zintegrowanym z reduktorem planetarnym z codziennej konserwacji.Hamulec sprężynowy, zwalnianie hydrauliczne, łatwa obsługa, szybka prędkość reakcji, może osiągnąć hamowanie bez przerw, bezpieczne i niezawodne.Wypadkowi związanemu z uruchomieniem linii spowodowanemu poluzowaniem liny ogonowej można zapobiec pod warunkiem przestoju.W przypadku nagłego zgaśnięcia lub wypadku silnik posiada funkcję zabezpieczenia przed samohamowaniem.
9. Uchwyt przyjmuje projekt pozycjonowania, który jest wygodny i aktualny.Dokładna regulacja i kontrola, łatwa w obsłudze, zmniejsza zmęczenie operatora.
10. Zastosowanie chłodnicy płytowej ze stopu aluminium, napędzanej przez chłodzenie wentylatora silnika hydraulicznego, dobry efekt chłodzenia, stabilny czas pracy.I zgodnie z określonym środowiskiem i temperaturą pracy, terminowe i wygodne dostosowanie wielkości objętości powietrza wentylatora.Filtry hydrauliczne wyposażone są w zawory obejściowe chroniące układ przed uszkodzeniem.
Parametr wydajności |
||
Parametr struktury |
Waga 7800 kg |
|
Wymiary gabarytowe (długość×szerokość×wysokość) 4800×2350×2550 mm |
||
Rowek numer 10 |
||
Średnica koła byka 750mm |
||
Maksymalna średnica stosowanej liny ciągnącej 30mm |
||
Główny parametr wydajności technicznej |
Maksymalna ciągła siła ciągnąca 150 kN |
|
Maksymalna przerywana siła ciągnąca 180 kN |
||
Maksymalna prędkość 5 km/godz |
||
Ciągnij z maksymalną prędkością 75 kN |
||
Prędkość przy maksymalnym uciągu 2,5 km/h |
||
Silnik |
Wpisz Cummins 6L8.9AA-C325 |
|
Całkowita wydajność powietrza 8,9 l |
||
Maksymalny moment obrotowy 1230 Nm |
||
Moc znamionowa (moc na jedną godzinę) 239 kw |
||
Średnica cylindra × skok 114 × 144,5 mm |
||
Prędkość znamionowa 2200 obr./min |
||
Zużycie paliwa (test na stanowisku) 225g/kw.h |
||
Prędkość obrotowa przy maksymalnym momencie obrotowym: 1400 obr/min |
||
Pomocniczy układ hydrauliczny drogi olejowej |
Przepustnica o stałym wydatku typu otwartego regulująca prędkość obrotową układu hydraulicznego jest zasilana olejem przez pompę zębatą i steruje chłodzeniem cieczy olejowej oraz podnoszeniem wspornika tylnego podnośnika całego układu hydraulicznego za pomocą ręcznego zaworu kierunkowego i zaworu kulowego. |
|
Podwójna pompa zębata 1PF2G2-4X/016+014RR20MRL |
||
Silnik podnoszący J2K-305 |
||
Ciśnienie robocze układu 12Mpa |
||
Grzejnik B5024 |
||
Cylinder olejowy przedłużający tuleję 3TG110×250 |
||
Silnik wentylatora GM5-12-1FE13-S-20 |
||
System elektryczny |
Akumulator 6-QA-120 (2 szt.) |
|
Rozruch silnika Rozrusznik elektryczny 24 V |
||
Napięcie systemowe 24 V |
||
Układ napędowy |
Hydrauliczny układ napędowy z obiegiem zamkniętym reguluje prędkość za pomocą hydraulicznej pompy nurnikowej o dwukierunkowym zmiennym wydatku, zmniejsza prędkość za pomocą przekładni planetarnej i napędza koła ciągnące, aby obracały się w dodatnim i ujemnym kierunku przez napęd końcówki przekładni pierwszego stopnia. |
|
Tryb chłodzenia Wymuszone chłodzenie |
||
Pompa główna |
Model dwukierunkowej pompy nurnikowej z pochyloną płytką krzywkową (niemiecki Rexroth) |
|
Wpisz A4VG250HDDT1/32R |
||
Silnik hydrauliczny |
Model dwukierunkowego, stożkowego silnika nurnikowego o nachylonej osi (niemiecki Rexroth) |
|
Wpisz A2FE160/61W-VZL106 |
||
Reduktor prędkości |
Modelowa dwustopniowa przekładnia planetarna (niemiecki Rexroth) |
|
Współczynnik redukcji 34 |
||
Ciśnienie reakcji hamulca 1,8 MPa |
||
Wpisz GFB60T2B24-06 |
